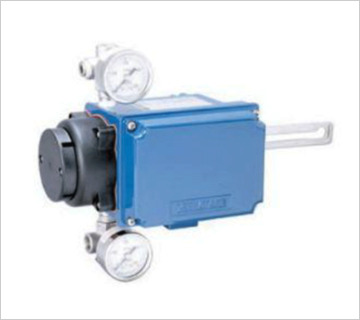

| 山武閥門定位器山武AVP100-H是AVP100系列的典型型號，擁有調試簡單，使用方便的特點。 型號： AVP100 規格： 標 準 規 格 項目 規格 適用執行機構 單/雙作用直行程執行機構；角行程執行機構 保護形式 FM本安；NEPSI本安; IP66 輸入信號 4~20mA DC（可任意設定分程：小量程為4mA） 輸入阻抗 300Ω max / 20mA DC 流量特征 線性、等百分比性、快開用戶自定義特性（大 能夠設定15段折線） 閥桿行程范圍 反饋桿旋轉角度 ±4°~±20° 手動操作 通過A/M切換開關進行 供氣壓力 140kPa~700kPa {1.4kgf/cm2~7.0kgf/cm2} 空氣消耗量 4l/min[N]以下：氣源壓力140kPa{1.4kgf/cm2}， 輸出50%時的穩定狀態 5l/min[N]以下：氣源壓力280kPa{2.8kgf/cm2}， 輸出50%的穩定狀態 6l/min[N]以下：氣源壓力500kPa {5.0kgf/cm2}， 輸出50%的穩定狀態 10l/min[N]以下：雙作用、氣源壓力400kPa，輸出 50%的穩定狀態 氣源配管接頭 1/4 NPT內螺紋 電氣配管接頭 1/2 NPT 內螺紋 FM本安型：1/2 NPT 內螺紋 NEPSI本安型：1/2 NPT 內螺紋 大處理空氣容量 110l/min[N]以上：供氣壓力140kPa 時； 250l/min[N]以上：雙作用，供氣壓力 400kPa 時 儀表使用氣源規格 固體顆粒 大許用直徑不超過3um油份 不 允許含有油份霧點 低于環境溫度10℃ 輸出平衡壓力 55±5%（無負荷，輸出壓力平衡時） 避雷性能 高電壓 12kv, 高電流 1000A 環境溫度范圍 普通型：-40~+80℃FM本安：另行通知NEPSI本安：另行通知 環境濕度范圍 10~90%RH 設定工具 SFC160 或SFC260 （SFC 現場智能通訊 器，軟件版本7.5以上） ?性能 規格 精度 8mA< 輸入信號 < 16mA ±1% 滿行程 輸出特性時 ±2.5%滿行程）4mA< 輸入信號 < 8mA ±1.5%滿行程 閥桿位置精度 ±1% 滿行程 （變換輸出特性時±2.5%滿行程） 油漆 丙烯基烘漆 (深藍色) 主要材料 本體: 鋁合金氣動放大器外殼: 塑料 重量 單作用型: 1.7kg雙作用型：2.0kg 生產廠家： 日本山武株式會社（YAMATAKE） 產品說明： SVP3000 Alphaplus 單作用電/氣閥門定位器 AVP100型 SVP3000 Alphaplus 是基于微處理器技術上的智能型電/氣閥門定位器。SVP3000 Alphaplus接受控制器傳送的直流信號控制閥門的開度。除此功能外，SVP3000 Alphaplus具有現場通訊、自動組態、自我診斷功能，極大提高工廠的生產效率。 山武閥門定位器主要型號 AVP100-H AVP102-H-3X-XX AVP307-LSR5A-XXXX-X AVP307-RSD3A-XXXX-X AVP80-H-3X-XX AVP302-RSD4A-XXXX-X AVP300-BSD2A-XXXX-X AVP301-RSD4A-1XXX-X AVP300-PSD2A-1DYS-X AVP300-RSD3A-XXXX-X AVP301-RSD3A-XXXX-X AVP302-RSD3A-XXXX-X |
